Диодный радиоприемник на 65...130 МГц


Диодный радиоприемник на 65...130 МГц

Приемник представляет собой простейший смеситель на диоде. Частота приема определяется частотой ГСС. Его можно использовать в качестве волномера, однополосного или телеграфного радиоприемника. Все зависит от вашей фантазии

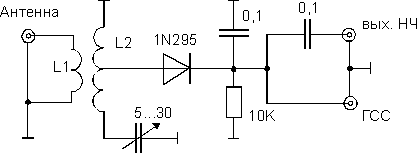

Диодный радиоприемник

L2 - 5 витков провода диаметром 0,8 мм, намотка бескаркасная - диаметр катушки 16 мм, длина намотки 25 мм, отвод от середины.
L1 - 2 витка поверх или рядом с L2.
