Микроскоп из телефона


Микроскоп из телефона

Простейший электронный цифровой микроскоп можно сделать своими руками используя старый телефон с камерой, хотя все же лучше использовать смартофон (в нашем случае iphone) и экран больше и камера лучше.

Микроскоп из телефона

Общая увеличительная способность микроскопа может составлять до 375 раз в зависимости от количества и класса используемых линз.
Кстати, сами линзы при изготовлении микроскопы мы взяли из старенькой лазерной указки, но если у вас таковой не имеется, то их можно купить по дешевке в любом китайском интернет магазине.
Себестоимость самодельного микроскопа не превышает 300 рублей, если брать в расчет стоимость материалов:

Полный список необходимых материалов для проекта:

- болт м8 10-12 см - 3 шт.
- гайка М8 - 9 шт.
- гайка М8 с барашком - 2 шт.
- кусок фанеры 7 х 7 см
- кусок оргстекла
- лазерная указка, или линза. (2 штуки)
- маленький диодный фонарик.

Микроскоп из телефона

Изготовление самодельного цифрового микроскопа:

1) Разборка лазерной указки и извлечение линзы.

Для этого используем самую дешевую указку, поэтому не покупайте для этого дорогие модели. В общей сложности понадобиться 2 линзы. (Этот шаг можно пропустить, если вы купите в магазине саму линзу).

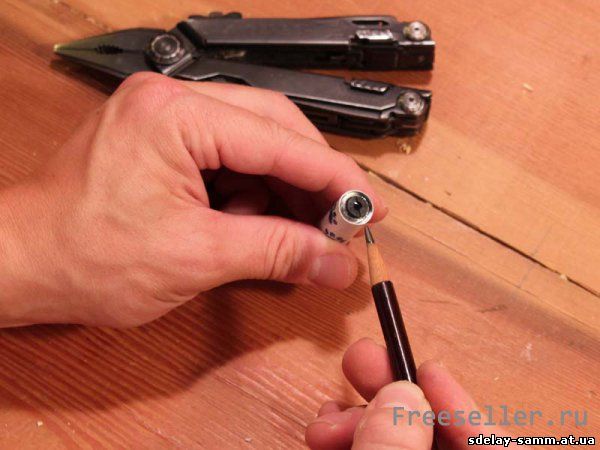

Для разборки указки откручиваем заднюю крышку и вынимаем батарейки. Все внутренности извлекаем с помощью простого карандаша с ластиком. Линза находиться в объективе, и чтобы достать ее необходимо открутить кусок маленького черного пластика.

Микроскоп из телефона

Микроскоп из телефона

Микроскоп

Микроскоп из телефона

сделать Микроскоп из телефона

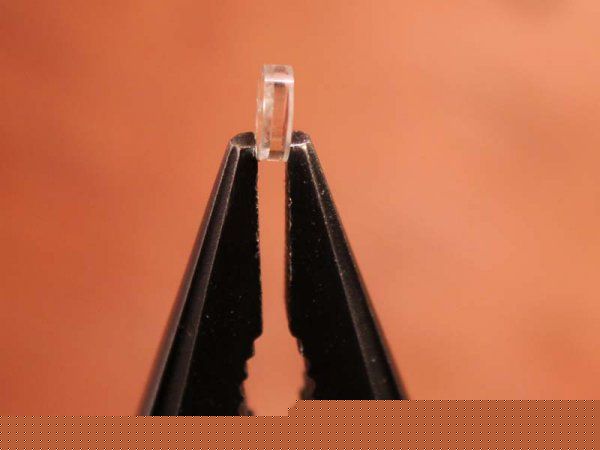

Сама линза состоит из тонкого полупрозрачного стекла, толщиной около 1 мм, можете приложить ее к камере телефона чтобы поэкспериментировать с увеличенной фотографией, сделать качественный фотоснимок очень тяжело, поэтому решил изготовить для микроскопа стойку фиксатор.

сделать микроскоп

сделать микроскоп

2) Изготовление основания корпуса:

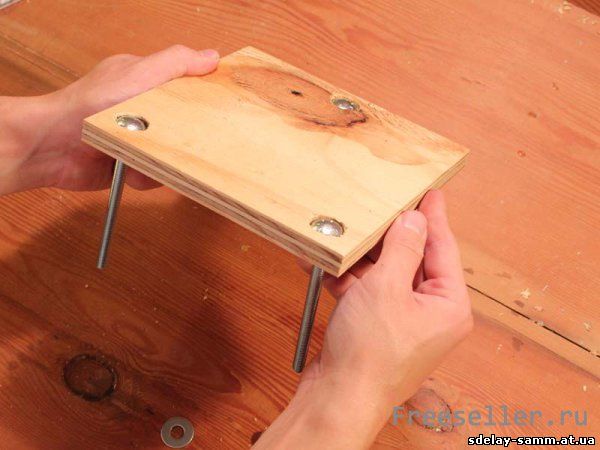

Вход пошел кусок фанеры размерами 7 х 7 см, в котором сверлим 3 отверстия для стоек (болтов) Места сверлению отверстий показаны на фотографии метками.

Микроскоп из телефона

самодельный микроскоп

Микроскоп из телефона

3) Подготовка оргстекла и линз.
Вырезаем из оргстекла 2 куска размерами: 7 х 7 см и 3 х 7 см. На первом куске оргстекла сверлим 3 дырки по шаблону фанеры, это будет верхняя часть корпуса. На 2 куске сверлим 2 дырки по шаблону фанеры, это будет промежуточная полка микроскопа.
При сверлении оргстекла не давите сильно.

Микроскоп из телефона

Микроскоп

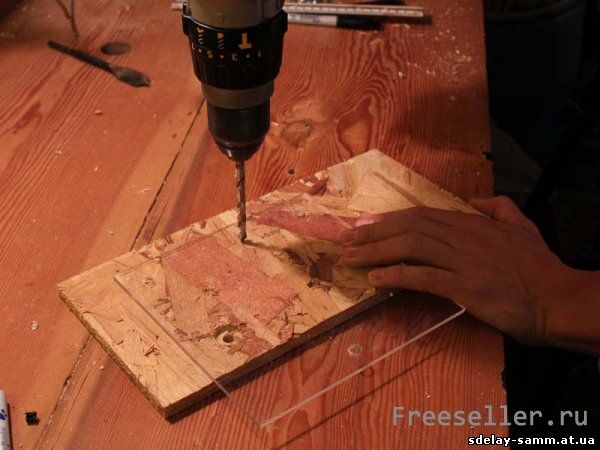

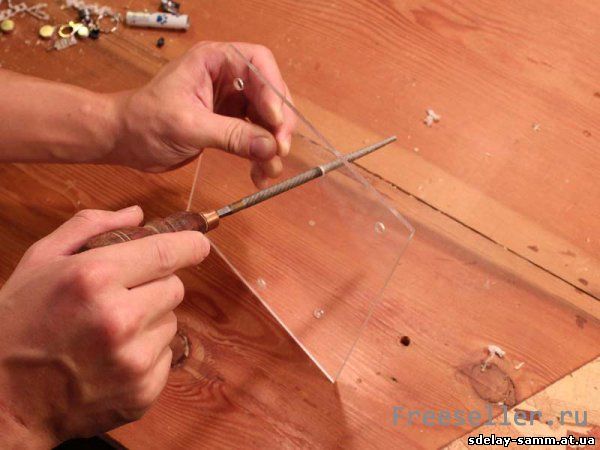

Теперь потребуется просверлить отверстия в оргстекле для линзы и объектива, для этого потребуется сверло D = D объектива или немного меньше. Финишную подгонку отверстия делаем с помощью круглых напильников или рашпилей.
Линзы необходимо встроить в просверленное отверстие в оба стекла.

4) Сборка корпуса.
Когда все детали микроскопа готовы, можно приступить и к самой сборке, но до этого остался еще 1 момент:

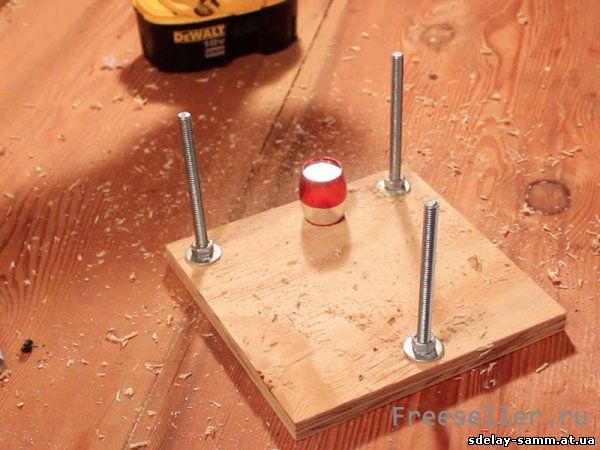

- необходимо снизу подать источник света, для этого в нижней части корпуса я просверлил отверстие для монтажа небольшого диодного светильника.

Микроскоп из телефона

Микроскоп из телефона

Микроскоп из телефона

Приступаем к окончательной сборке. Закручиваем болты плотно к основанию.

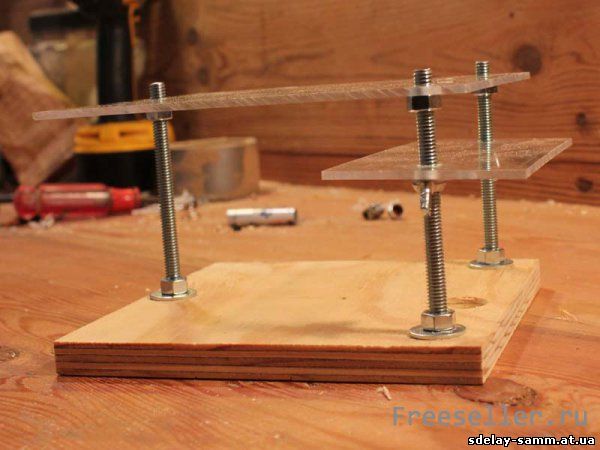

Промежуточная стойка микроскопа с о 2 линзой должна помещаться вверх и вниз, чтобы можно было регулировать размер увеличения оптикой.

Микроскоп из телефона

Микроскоп из телефона

Микроскоп из телефона

Для этого на 2 болта закручиваем гайки барашки , 2 шайбы и монтируем стекло с уже вклеенной линзой размером 3*7 см

Микроскоп из телефона

Микроскоп из телефона

Затем устанавливаем верхнюю крышку, здесь уже используем обычные гайки, но ставим их и сверху и снизу.

Микроскоп из телефона

Микроскоп из телефона

Поздравляю, Вас вы только что сделали дешевый цифровой микроскоп, вот несколько фотоснимков сделанных с помощью него.

Микроскоп из телефона

Микроскоп из телефона

Микроскоп из телефона
