Самодельный звуковой дубликатор поворотов


Самодельный звуковой дубликатор поворотов

Самодельный звуковой дубликатор поворотов

Начинающие автомобилисты иногда забывают отключить указатель поворота после завершения маневра, чем могут ввести в заблуждения остальных участников движения. Помочь в решении этого вопроса может самодельный звуковой повторитель поворотов, который можно сделать своими руками за 10 минут . На помощь любителям самоделок для авто придет простая схема самодельного звукового дубликатора (повторителя) поворота на микросхеме к561лн2 и "бузере” без встроенного генератора.

звуковой дубликатор поворотов

Сразу оговорюсь почему я не использовал обычный бузер со встроенным генератором- мне не понравился тон звучания. Поэтому, я сначала подключил бузер к имеющемуся в наличии генератору НЧ, покрутил ручку- выбрал наиболее приятный звук и воспроизвел его при помощи генератора на микросхеме к561лн2.

Всю схему повторителя поворотов можно разделить на 2 части:

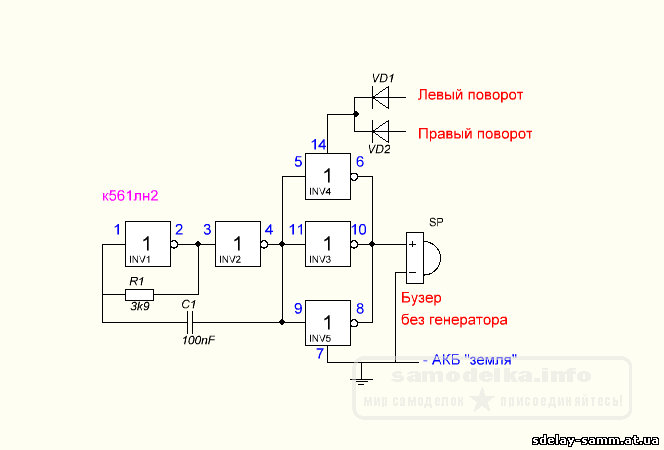

Генератор- он выполнен на 2-х логических элементах INV1 и INV2 а так же время задающая RC-цепь
Усилитель- выполнен на 3-х логических элементах INV3 INV4 INV5 соединенных параллельно для того что бы усилить коммутируемый ток. Усилитель позволяет генератору работать с такими нагрузками как "бузер”.

Подстройка по частоте (настройка тона звучания повторителя поворотов) производится изменением номинала R1 и С1.
Монтаж и подключение схемы повторителя поворотов к бортовой сети.

Подключается "-” схемы к массе автомобиля, а "+” подается через "развязывающие” диоды с кнопки аварийной остановки. Для определения к каким именно клеммам кнопки подключать возьмите мультиметр, установите его в режим измерения постоянного напряжения, включите левый поворот- найдите на какой клемме циклически появляется и пропадает + 12В, то же проведите с включенным левым поворотом.

В моем случае схема собрана методом навесного монтажа. В качестве корпуса для звукового дубликатора поворотов был выбран к 2-мл шприц из которого был извлечен поршень. Провод был выведен из отверстия-носика, а бузер приклеен термоклеем к площадке с противоположной стороны. Как видите, за 10 минут можно сделать своими руками звуковой дубликатор поворотов на логической микросхеме и паре навесных элементов
