Wi-Fi антенна своими руками


Wi-Fi антенна своими руками

Делаем Wi-Fi антенну для усиления сигнала своими руками из пластиковой коробки от CD дисков.

Wi-Fi антенна своими руками

Если у Вас большая квартира или частный дом, либо Вы хотите пользоваться интернетом на территории Вашего дачного либо другого участка и мощности сигнала вашего Wi-fi роутера не хватает на территории всего дома можете попробовать сделать самодельную wi-fi антенну, мощность которой около 8 dB.

Сделать ее очень просто из подручных материалов, главное требование - расстояние от "медных очков" до отражательного слоя CD должно быть 15 мм.

Изготовление Wi-Fi антенны своими руками:

Шаг 1: Берем обычную пластиковую коробочку на 25 CD дисков.

Wi-Fi антенна

Шаг 2: Отрезаем шпиндель на расстоянии около 18 мм.

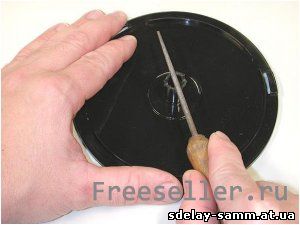

Шаг 3: Надфилем или напильником делаем шлицы на шпинделе для крепления двойного ромба.

Wi-Fi антенна

Шаг 4: После обработки надфилем шпиндель пластиковой коробочки выглядит примерно так.

Wi-Fi антенна своими руками

Шаг 5: Приступаем к изготовлению двойного ромба из медной проволоки сечением 2,5 мм.
Этот этап в изготовлении самодельной wi-fi антенны самый сложный, поэтому опишу его поэтапно.

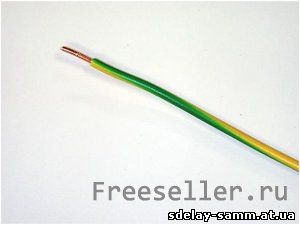

1) Для изготовления двойных ромбов потребуется примерно 25-30 см медного кабеля сечением 2,5 кв/мм.

Wi-Fi антенна своими руками

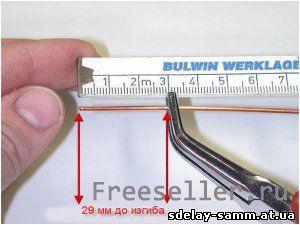

2) Зачищаем кусок медного провода, и начинаем сгибать из нее ромб. Нам нужно чтобы расстояние от середины до середины провода было примерно 30-31 мм.

Wi-Fi антенна

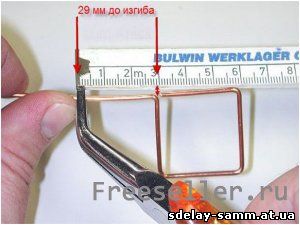

3) Сгибаем далее строго соблюдая размеры в 30-31 мм.

Wi-Fi антенна своими руками

Wi-Fi антенна

4) В итоге получаем вот такой вот двойной ромб. Еще раз проверьте размеры, они должны совпадать.

Wi-Fi антенна своими руками

5) Теперь необходимо запаять концы провода и произвести лужение под место место будущего крепления коаксиального кабеля.

Wi-Fi антенна

Шаг 6: Монтируем двойной ромб на шпиндель, при этом обращаем внимание на то чтобы расстояние от ромба до дна шпинделя было равно во всех точках по 16 мм.

Wi-Fi антенна своими руками

Шаг 7: Паяльником припаиваем кабель.

Wi-Fi антенна

Шаг 8: С помощью клеевого пистолета приклеиваем на дно пластиковой коробочки CD диск, для отражения сигнала.

Wi-Fi антенна своими руками

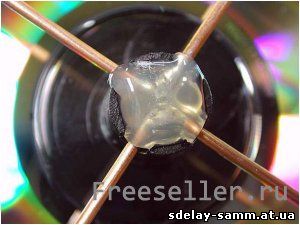

Шаг 9: Опять же клеевым пистолетом фиксируем двойной ромб на шпинделе.

Wi-Fi антенна

Wi-Fi антенна своими руками

Шаг 10: Фиксируем клеем кабель с обратной стороны коробочки.

Wi-Fi антенна

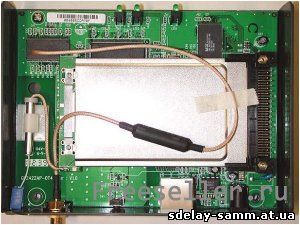

Шаг 11: Подключаем антенну к wi-fi роутеру. Например, D-Link 900AP. Внутри находится карта PCMCIA с антенной.

Wi-Fi антенна своими руками

У кого есть опыт и кто в себе уверен, тот может оригинальную антенну отпаять, и припаять новую, но будьте осторожны.
