Телевизионная антенна своими руками


Телевизионная антенна своими руками

Для просмотра телепередач лучше всего подключать телевизор к антенне (тарелке) спутникового телевидения. В городских условиях альтернативой является кабельное телевидение. Но бывают случаи, когда нет возможности или не хочется платить за услуги, которые можно получать бесплатно, правда в худшем качестве и меньшем объеме. Реализовать такое желание можно, подключив телевизор к индивидуальной антенне.
Если вы живете на удалении прямой видимости от телевизионной вышки, то для приема телевизионного сигнала вполне подойдет комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная телевизионная комнатная антенна предназначена для приема телепередач в диапазоне ДМВ (470–790 МГц), но при достаточно мощном сигнале удовлетворительно принимает и сигнал метрового диапазона (48,5–100 МГц, 174–230 МГц).
Телевизионная антенна своими руками
Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

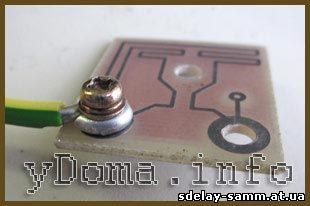

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида. Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.
антенна своими руками
Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.
сделать антену
Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.
Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора. Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.
Телевизионная антенна своими руками

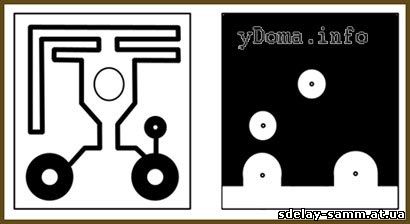

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.
антена
Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».
Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую или металлическую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.
Когда все детали антенны подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.
Телевизионная антенна своими руками
Плата антенны проворачивается ко дну коробки и закрепляется с помощью винта и гайки М3.
Телевизионная антенна своими руками
Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи Подключение телевизора к антенному кабелю. На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату антенны. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.
Для надежности припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая обмотка и за кабель нужно хорошо потянуть, что бы выбрать слабину, и только после этого припаивается центральная жила. В таком случае при передвижении антенны и натягивания кабеля не будет обрываться центральная жила.
Телевизионная антенна своими руками
Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы антенны с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье Как сделать телевизионный краб.
Осталось закрыть коробку крышкой, и телевизионная комнатная антенна готова для приема телевизионного сигнала. Нужно вставить разъем в телевизор и настроить каналы на нужные программы. Для того, что бы качество изображения было с минимальными шумами, нужно по перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.
