Как сделать FM антенну


Как сделать FM антенну

Улучшить качество приема радиосигнала на FM частотах (88МГц - 108МГц) можно в домашних условиях, причем с легкостью – для этого нужно просто заменить антенну на дипольную антенну 5/8 лямбда. У многих радиостанций и большинства домашних приемников есть разъем для подключения внешней антенны. Обычно прилагаемая антенна представляет собой упрощенный вариант (иногда это антенна встроенного типа или телескопическая штанга, либо просто небольшой кусок провода). Вы можете значительно ее улучшить за очень небольшие деньги. Всё, что для этого необходимо, можно приобрести в ближайшем магазине электроники или хозяйственных магазинах.

Шаги

Как сделать FM антенну

1.   Определите частоту станции, прием которой вы хотите настроить. Антенна настраивается на определенную длину волны в зависимости от частоты принимаемого радиосигнала. Независимо от конкретной частоты, вся полоса FM вещания (88 - 108 МГц) радиоприемника будет получать более сильный сигнал от антенны с наибольшим усилением на частоте, выбранной на этой стадии, и немного меньшим усилением на других частотах.

сделать FM антенну

2.   Вычислите длину антенны. Формула для антенны 5/8 лямбда с использованием обычного "симметричного кабеля" с волновым сопротивлением 300 Ом следующая: L = 300/f x 5/8 x 1/2; где "L" - длина антенны в метрах, а "f" - частота в МГц настраиваемой станции. Ее можно упростить до вида L = 93.75/f.
Антенна, создаваемая для середины FM диапазона 88МГц - 108МГц (98 МГц) должна быть длиной 0.9566 метров или 95.66 см (сантиметров). Для тех, кому удобнее пользоваться британской имперской системой мер, нежели метрической системой, формула для перевода сантиметров в дюймы следующая: см X 0.3937. Это значит, антенна должна быть длиной 95.66 см X 0.3937 = 37.66 дюймов.

Как сделать FM антенну

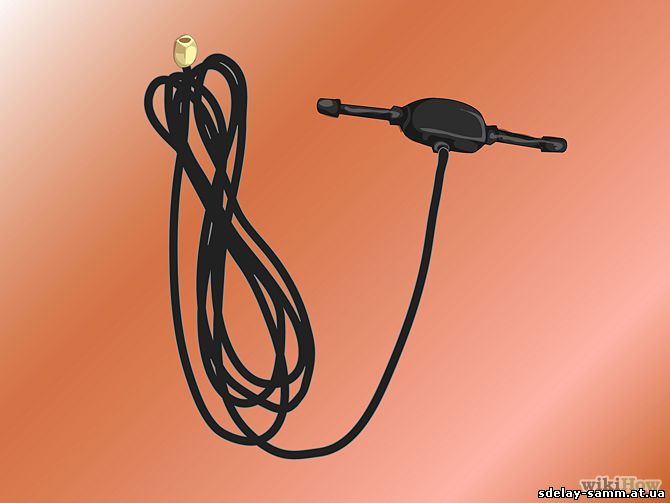

3. Улучшите конструкцию антенны. Улучшение антенны, рассматриваемое в данной статье, - это создание простой антенны 5/8 лямбда вида "петлевой диполь" или "T"-образной антенны. Такая конструкция по своим характеристикам будет превосходить любую встроенную или телескопическую антенну, которая, возможно, прилагалась к приемнику. Она также будет похожа на те антенны, которые поставляются с некоторыми из более дорогих стерео приемников.
Улучшением для такой простой конструкции будет использование двойного, тройного и т.д. диполя с соответствующей длиной 37.66" x 2 = 75.32" (191.31 см), 37.66" x 3 = 112.98" (286.97 см) и т.д.
Антенна длиной 112.98 дюймов (286.97 см) превзойдет по параметрам антенну 75.32 дюймов (191.31 см), которая в свою очередь превзойдет антенну 37.66 дюймов (95.66 см).
Конечно, есть "точка невозврата", когда увеличение размеров настолько велико, что сигнал с концов антенны не может пройти всю длину из-за электрического сопротивления провода. Этот предел составляет примерно 100 метров (чуть больше длины футбольного поля).

сделать FM антенну

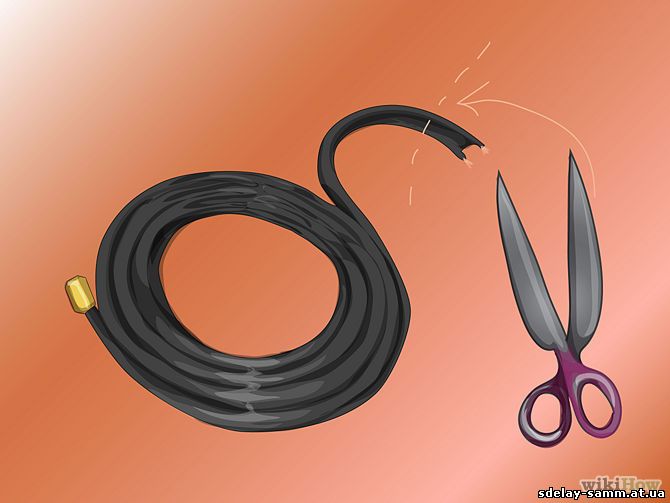

4.  Отрежьте фидерную часть. Как было сказано выше, антенна выглядит как "T". Все предыдущие расчеты были для верхней горизонтальной части (верхней части буквы T) антенны. Вертикальная часть (нижняя часть T) должна быть соединена с горизонтальной частью, чтобы облегчить подключение антенны к разъему антенны приемника. Хотя горизонтальная и вертикальная части функционируют в качестве антенны, вертикальная часть называется фидерной линией.
Отрежьте кусок симметричного кабеля, длиной равный или кратный величине, вычисленной ранее. Этого будет достаточно для создания горизонтальной части антенны при ее создании.
Кабели 600 Ом и 450 Ом физически больше, чем симметричный кабель 300 Ом, и рассчитаны на волновое сопротивление 600 и 450 Ом соответственно, в отличие от 300 Ом для симметричного кабеля. Эти виды кабеля также можно использовать, но для расчетов требуется другая формула. Стандартный симметричный кабель 300 Ом был выбран из-за его широкой доступности.

Как сделать FM антенну

5.   Подготовьте антенну к соединению с фидерной линией. Найдите и отметьте середину длины горизонтальной части антенны.
Используйте лезвие, чтобы сделать надрез длиной 1 дюйм (2.5см) (с центром на отметке середины длины антенны), который будет проходить между двумя проводами в симметричном кабеле параллельно им.
Обрежьте один из проводов на отметке середины длины антенны.
Снимите изоляцию с обрезанных концов провода на середине длины антенны и на концах горизонтальной части (примерно на 1/2 дюйма (1.27см) с каждой стороны).

сделать FM антенну

6.  Подготовьте фидерную линию к соединению с антенной. Используйте лезвие, чтобы сделать разрез длиной около дюйма (2.5 см) между проводами симметричного кабеля с обоих его концов. Аккуратно снимите изоляцию на длину в полдюйма (1.27см) с проводов с обоих концов кабеля.

Как сделать FM антенну

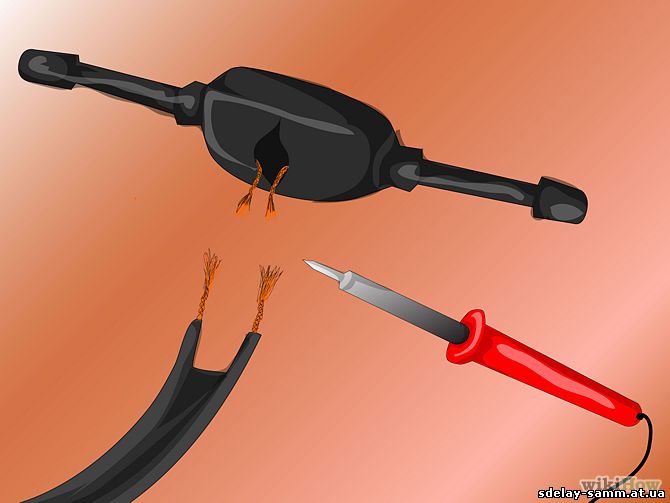

7.    Залудите провода кабеля с помощью припоя. Перекрутите жилы проводов, чтобы они были сгруппированы. Если пайка - это не вариант, перейдите к следующему шагу после снятия изоляции с проводов, указанного в конце этого шага.
Нанесите небольшое количество флюса для пайки (не используйте флюс для пайки водопроводных труб, т.к. он содержит кислоту). Небольшого 20-ти или 50-ти ваттного паяльника или утюга будет достаточно для нагрева провода.
Как только флюс расплавится, нанесите припой на провод вблизи жала паяльника (использование паяльной пасты или припоя с содержанием флюса тоже подойдет - но не используйте кислотные припои).
Нанесите достаточное количество припоя на нагретый провод, чтобы расплавленный припой доходил до изоляции, затем удалите припой и уберите паяльник от провода. Проделайте это для обоих проводов на (1) обоих концах фидерной линии , (2) обоих проводах с обоих концов горизонтальной части антенны и (3) обоих проводов в надрезе, сделанном в центре горизонтальной части.

Как сделать FM антенну

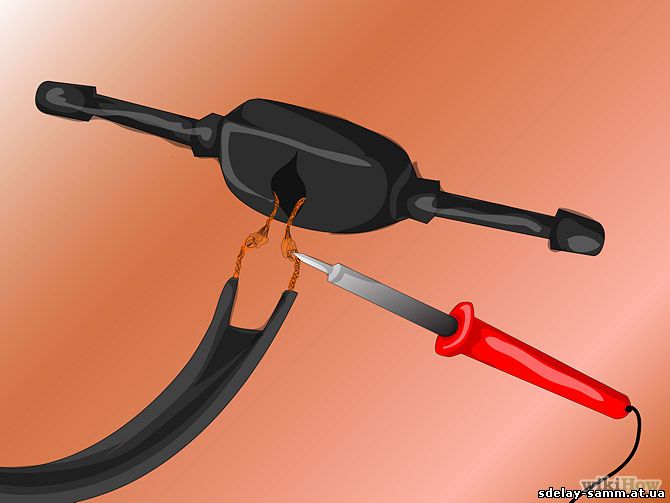

8.   Спаяйте антенну и фидерную линию. Спаяйте вместе два провода на одном из концов горизонтального отрезка и повторите то же самое для другого конца (если нет возможности запаять, создайте прочное электромеханическое соединение, плотно скрутив концы проводов вместе).
Положите конец фидерной линии к центру горизонтального отрезка антенны таким образом, чтобы залуженные концы проводов находились близко друг к другу. Левый провод фидерной линии должен быть припаян к левому проводу антенны, а правый провод фидерной линии - к правому проводу антенны.
Если вы все сделали правильно, путь сигнала можно проследить следующим образом: если начать с одного провода фидерной линии, он должен попасть на один из проводов нижней части антенны, идти к одному из концов антенны. Далее он должен по верхнему проводу антенны попасть на другой ее конец. Далее он должен вернуться по другому нижнему проводу антенны ко второму проводу фидерной линии и попасть на конец фидерной линии.


Советы
Вам понадобится переходник "300 на 75 Ом", если приемник допускает только соединение с 75-омной антенной (коаксиальным кабелем). Это устройства, которые рассчитаны на подключение симметричного кабеля 300 Ом, которые преобразуют сигнал и имеют разъем 75 Ом.
Антенна, собранная здесь - это "сбалансированная" антенна, и она не подходит к подключению к телескопической антенне, которая является "несимметричной". Если у вашего радиоприемника нет разъема для подключения внешней антенны, вы можете просто присоединить кусок любого провода (чем длиннее, там лучше) к существующей антенне и подняв конец вверх (чем выше, тем лучше) в направлении передатчика, сигнал от которого хотите получать.


Что вам понадобится
Симметричный антенный кабель 300 Ом
20-50- ваттный паяльник / утюг
Припой / канифоль (не припой для водопроводных труб)
Флюс (не флюс для водопроводных труб)
Переходник 300 Ом - 75 Ом (при необходимости)
Инструмент для зачистки проводов
Кусачки
