Антенна для цифрового тв своими руками


Антенна для цифрового тв своими руками

Антенна для цифрового тв ничем не отличается от простой дециметровой антенны. Так, что ломать голову не нужно и тем более не покупать по заоблачным ценам. А то, продавцы быстро "распишут", что мол, кроме МОЕЙ АНТЕННЫ вы не на что, не примете цифровой сигнал.

Все знают антенну "решетка":
если верхние "усы" укоротить до остальных, то получится полностью дециметровая антенна. Так вот вам и будет антенна для цифрового тв. Цена этой антенны от 300 до 500 руб. (зависит от региона).

Антенна для цифрового тв своими руками

Можно выполнить такую антенну своими руками.

Антенна для цифрового тв своими руками

Антенна для цифрового тв своими руками

Нам понадобится:
Дощечка - высотой 55 см и шириной 7 см
Медный провод (диаметр центральной жилы 4 мм) - 390 см
Саморезы - 10 шт

Делаем заготовку из дощечки:

Антенна для цифрового тв своими руками

Тут размеры в дюймах, ниже расшифровка в сантиметрах:
3/4" = 1,9 см (делайте 2 см, роли не играет)
1" = 2,5 см
2" = 5 см
2 5/8" = 6,66 см (делайте 6,5 см)
5 1/4" = 13,33 см (делайте 13 см)
22" = 55 см

Антенна для цифрового тв своими руками

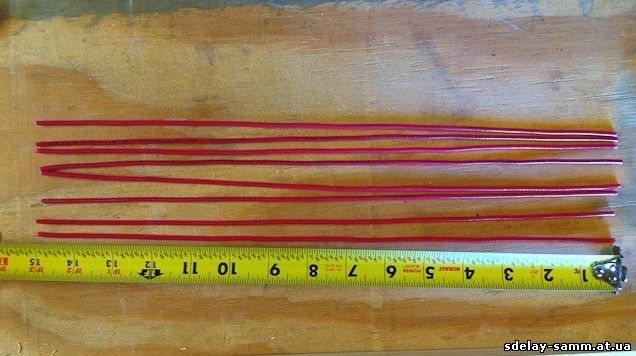

 Нарежьте 8 проводов по 37,5 см (на фото 15 дюймов):

Антенна для цифрового тв своими руками

Середину каждого провода, нужно зачистить на пару сантиметров (для соединений):

Антенна для цифрового тв своими руками

 Отрезать два провода по 22 см и зачистить в местах, где будет соединение (ориентируйтесь по размерам на дощечки):

Антенна для цифрового тв своими руками

Остальные (8 проводов) согните буквой "V", расстояние между концами проводов должно - 7,5 см (3"):

Антенна для цифрового тв своими руками

Собираем антенну:

Антенна для цифрового тв своими руками

 Покупаем такой штекер и соединяем антенну с кабелем:

Антенна для цифрового тв своими руками

Антенна для цифрового тв своими руками

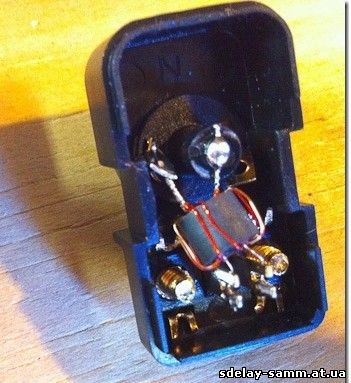

Это, как он выглядит внутри. Нам важна сама катушка (справа на фото).

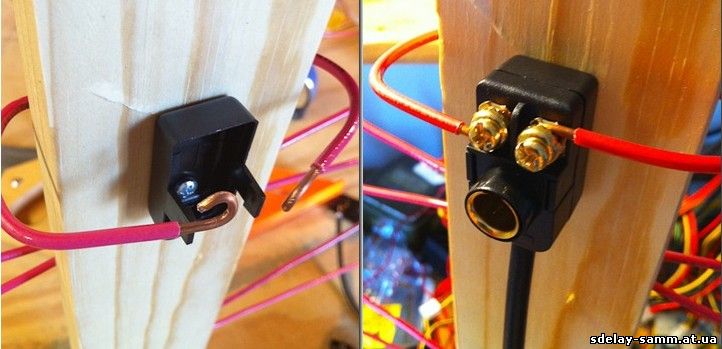

Припаиваем к нижним контактам катушки кабель:

 Антенна для цифрового тв своими руками

Антенна для цифрового тв своими руками

Антенна для цифрового тв своими руками

Антенна для цифрового тв своими руками

 Все, антенна для цифрового телевидения - готова!
